TS-770 PLL(B)。2SC460Bから2SC1675Lに交換。発振がイマイチ。前回の交換も不調に終わり、またしても。コンデンサ等弄ってみるかなと回路図とPC_BOAD_VIEWSを眺めていると、ECBの向きがPC_BOAD_VIEWSでは間違って描かれているようだ。
早速2SC1675Lをひっくり返してみることにする。

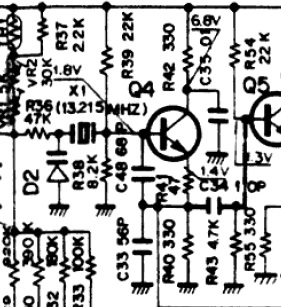

画像左はPC_BOAD_VIEWS。右は回路図。
　　

その後・・・問題なく発振。PLLのA,Bともに調整完了。
以前、,2SC2839Dで交換した際も発振しなかったものは、PC_BOAD_VIEWSに基づいてはんだ付けを行いましたので、間違いなくエミッタとベースが逆だったことが原因のようです。これで一安心。
1つ問題。MFJ-259Bの周波数カウンタ。実はずれているのかもしれないと。感じる様に。2~3kHz。気のせいだろうか。
