TS-770 IF UNIT Q1とQ51です。2SC460Bから2SC2839Dです。SS9018Hはやめました。発振ズレが大きかったので。

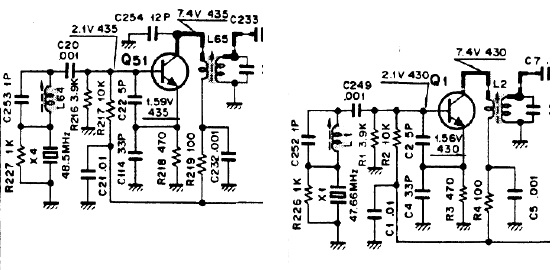

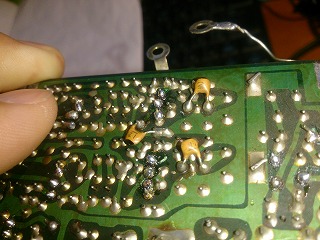

若干ですが回路図と異なります。2pFが取り付いています。今回、Trの交換で周波数が調整しきれなかったため、2pFと1pFの両方を4pFに置き換えしました。47.66と48.5MHzの水晶発振子の2逓倍です。次の段のQ5で3逓倍され、286と291MHzになりますので、1/3した周波数に調整。帰宅後にQ5の出力の調整と確認。
