ブロック図を確り見ましょう。

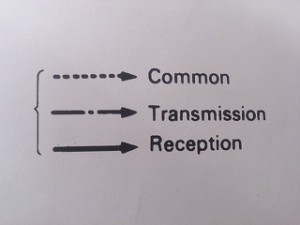

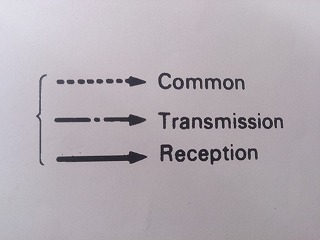

ついさっきまで・・・ブロック図を眺めてここは送信系だとかここは受信系、そしてここは共通だとか頭の中で考えておりましたが、ブロック図の右に線の種類により分類されている表記がある事に気がつきました・・・大きく書いています。

昨晩はservice manualに沿って・・・調整。送信系です。どう頑張っても10Wちょっとしか出力は得られません。最大18Wは出るらしいのですが。以前は7Wくらいですので少しは調整で改善はしたようです。145 FINAL UNITも調整しました。RF UNITにも何か障害を抱えているのでしょうか？引き続きIF UNITを調整します。

お手製のダミーロードの特性が、145MHzともなると悪化しSWRで2くらいです。市販品でも用意するべきでしょうか。実は、ダミーロードの素子を用意はしているのですが・・・未着手です。
