BNC-TD 50Ωを購入したので自作BNCダミーロードと比較。

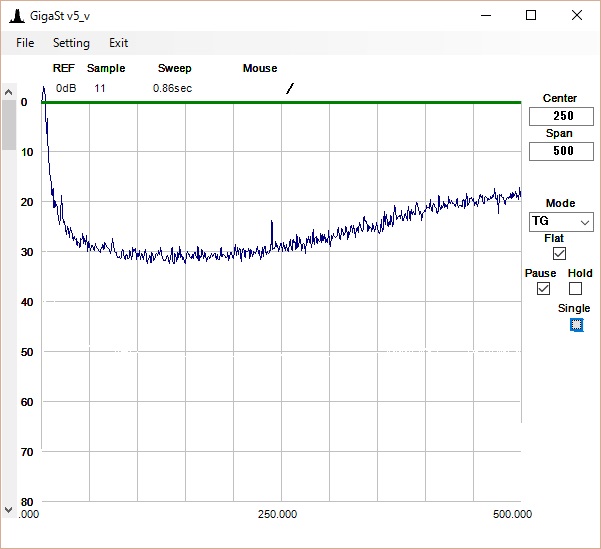

先ずは0-500MHzでBNC-TD 50Ω

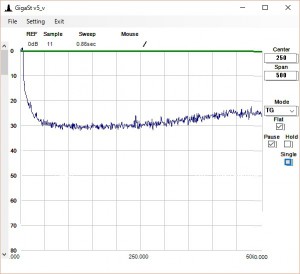

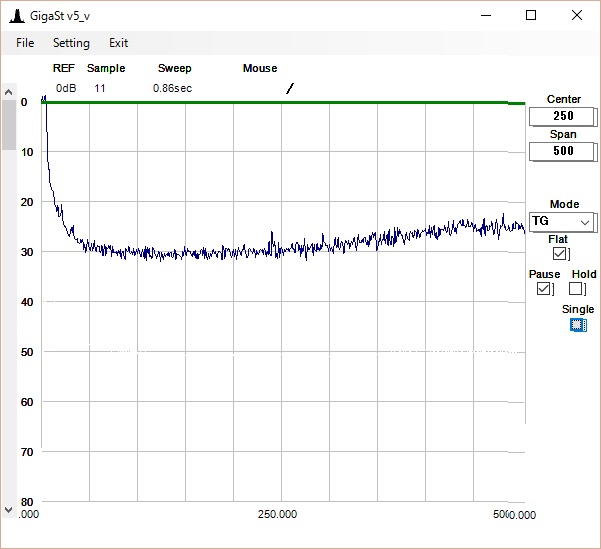

次に0-500MHzで自作ダミーロード

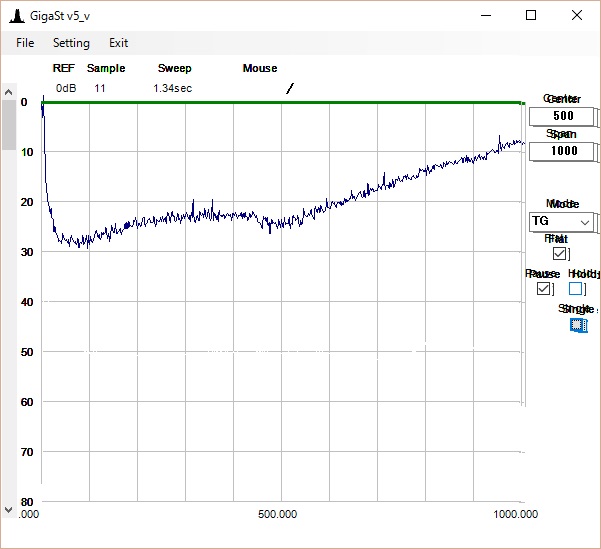

0-1000MHzでBNC-TD 50Ω

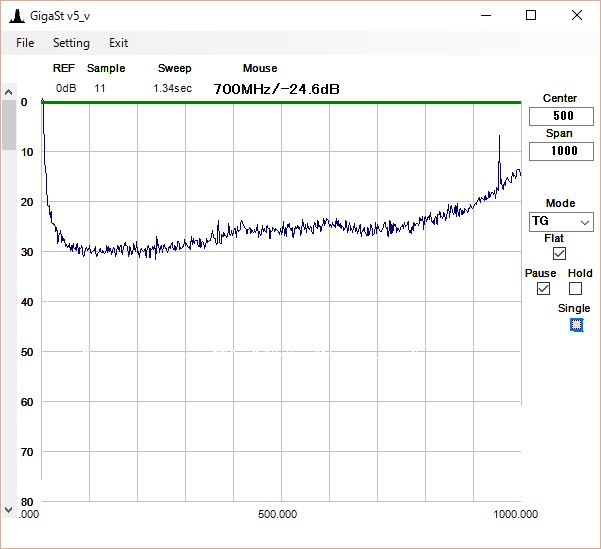

0-1000MHzで自作ダミーロード

自作したリターンロスブリッジを使用した今の環境下では、自作のダミーロードのほうが特性が良いようだ。中身は49.9Ωのチップ抵抗。もっと高価なダミーロードで試してみたい。

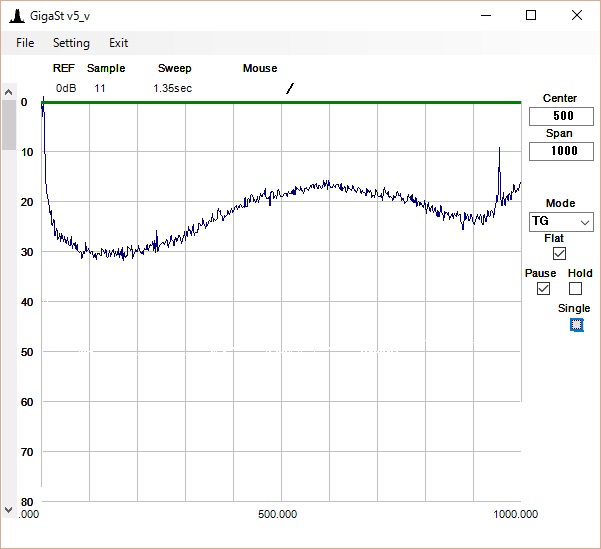

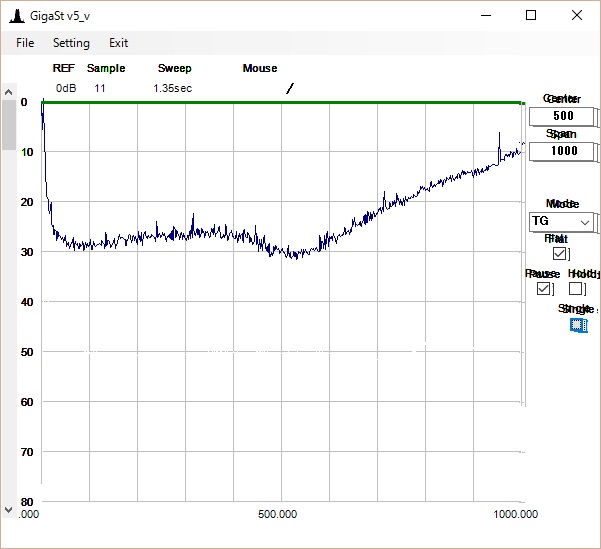

2個のBNC-TD 50Ωを測定してみた。自作ダミー基準。
　
個体差があるみたい。テスターで測る抵抗値にはそれほど差があるようには見えない。
HF用のリターンロスブリッジの製作をそのうち取り組むか。
